Flangevarmelegemer til industrien: Effektiv og fleksibel opvarmning

Flangevarmelegemer – robuste elvarmeløsninger til industrien

Flangevarmelegemer er blandt de mest fleksible og robuste varmeløsninger, når det gælder industriel elektrisk opvarmning. De bruges i alt fra vand og olie til kemikalier, damp og luft – og findes i et væld af udformninger og materialer.

Det interessante er, at princippet bag næsten altid er det samme: Rørformede varmeelementer monteret i en flange – klar til at overføre varme direkte til mediet.

Men selvom grunddesignet er velkendt, er anvendelsen alt andet end standard. For netop fordi flangevarmelegemer er så fleksible, kan de skræddersys til alt fra høje temperaturer og krævende kemiske miljøer til præcis styring og fødevaregodkendte installationer.

Sådan fungerer flangevarmelegemer i praksis

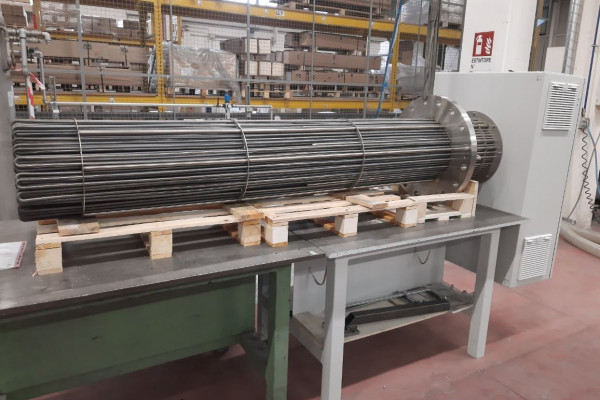

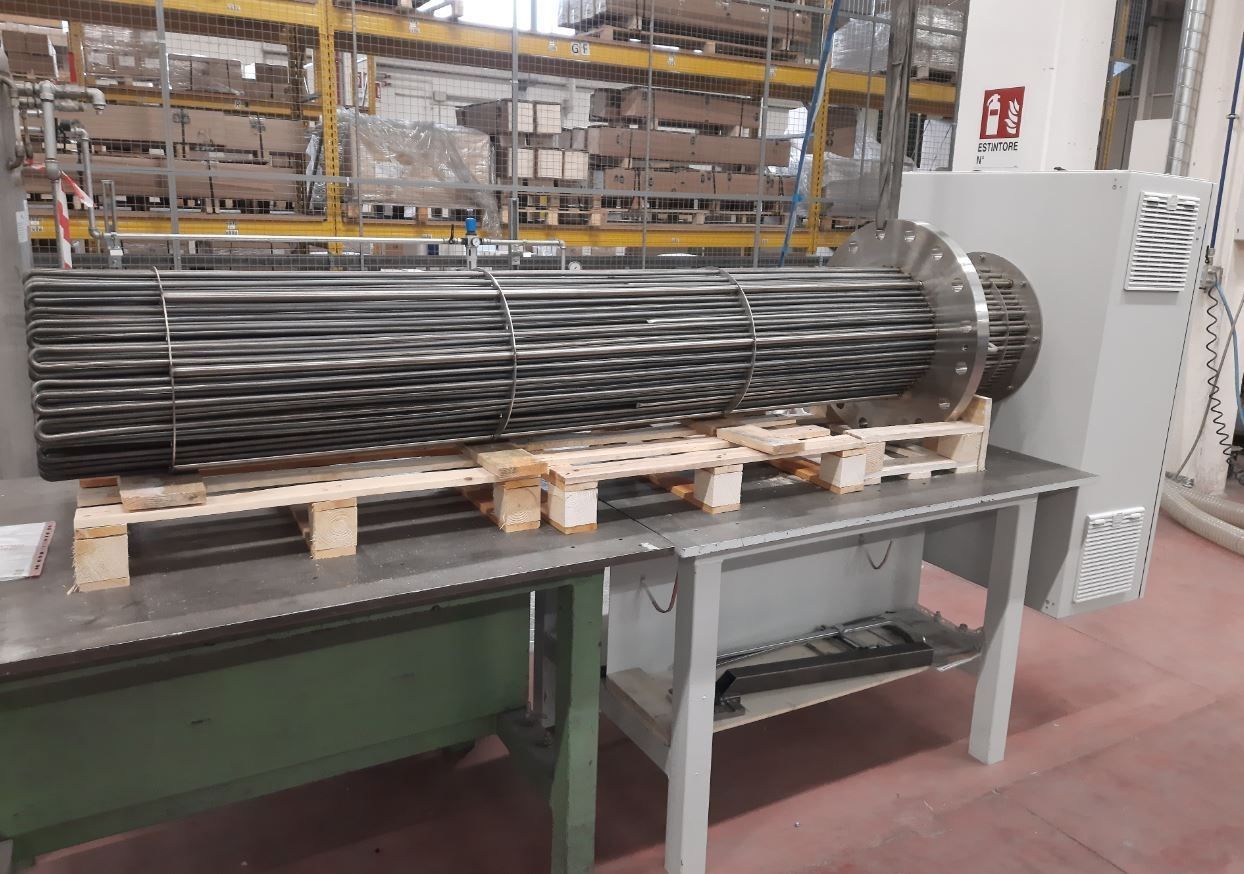

Et flangevarmelegeme består typisk af flere rørformede varmeelementer, der enten svejses eller presses ind i en flange – oftest i størrelser fra DN50 og helt op til DN300 eller større. Elementerne neddykkes direkte i mediet, hvilket sikrer en effektiv og direkte varmeoverførsel med høj virkningsgrad.

I nogle installationer vælger vi at bygge varmelegemet som en løsning med udskiftelige varmepatroner. Her kan hvert enkelt varmeelement trækkes ud og serviceres individuelt uden at afmontere hele flangen – en stor fordel i tanke og beholdere med begrænset adgang.

Det endelige design afhænger af en række faktorer som temperaturkrav, driftstid og det medie, der skal opvarmes. Det er ikke ligegyldigt, om der er tale om almindeligt vand, termisk olie eller aggressive kemikalier – og det afspejler sig tydeligt i både materialevalg og opbygning.

Typiske anvendelser for flangevarmelegemer i industrien

Anvendelsesmulighederne spænder vidt. Flangevarmelegemer er blandt andet ideelle til opvarmning af væsker som vand, glykol, olie og forskellige kemiske forbindelser. De bruges også ofte til luftopvarmning under tryk, hvor en præcis og jævn varmefordeling er afgørende.

I fødevareindustrien er de uundværlige i CIP-systemer, hvor hygiejne og temperaturkontrol er afgørende. I den kemiske og farmaceutiske industri opvarmer de tanke og processer, hvor temperaturafvigelser kan påvirke produktkvaliteten. Vi har leveret løsninger til alt fra procesvand i mejerier til dampgenerering i PTX-anlæg.

Også i fjernvarmesystemer og varmtvandsbeholdere er flangevarmelegemer ofte en stabil og energieffektiv varmekilde.

Designkrav til flangevarmelegemer i industrielle anlæg

Når et flangevarmelegeme skal fungere optimalt, er det ikke nok at regne på den ønskede effekt. Hele systemet omkring varmelegemet skal tænkes ind. Forsyningsspændingen, typisk 3x400 eller 690 volt, skal harmonere med den ønskede ydelse. Overfladebelastningen skal afstemmes med det medie, der skal opvarmes – for høj belastning kan føre til nedbrydning eller overophedning, især ved viskøse eller følsomme væsker.

Temperaturkrav, driftskrav og montageforhold har stor betydning. Skal varmelegemet monteres lodret eller vandret? Hvor meget plads er der til rådighed – og giver det mening at bruge få lange rør eller mange korte? Hertil kommer valget af tæthedsklasse, typisk IP54 eller IP65, afhængigt af det omgivende miljø.

Følere og sikkerhedstermostater er lige så vigtige. Ofte integrerer vi PT100-følere og mekaniske temperaturbegrænsere direkte i varmelegemet. Og endelig spiller materialevalget en afgørende rolle. I følsomme eller aggressive miljøer bruger vi ofte syrefast stål, Incoloy eller titanium, som hver især har deres fordele i forhold til korrosion, varmebestandighed og holdbarhed.

Fordele ved kundetilpassede flangevarmelegemer

Mange varmelegemer kan købes som standardvarer. Men i industrien er standard ofte ikke godt nok. Ved at få varmelegemet designet til den konkrete tank eller rørføring undgår man kompromiser – både i forhold til montage, regulering og energieffektivitet.

Kundetilpassede flangevarmelegemer passer typisk direkte ind i eksisterende installationer uden behov for ombygning. De giver bedre styring, mere stabil temperatur og mindre bøvl. Og når vedligehold er nødvendigt, kan varmelegemet ofte udskiftes nemt, uden at det kræver lange driftsstop.

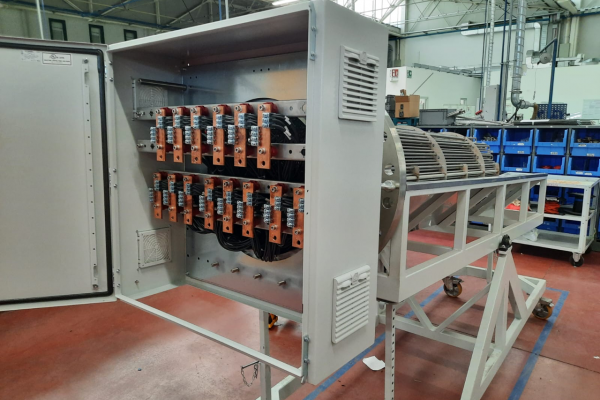

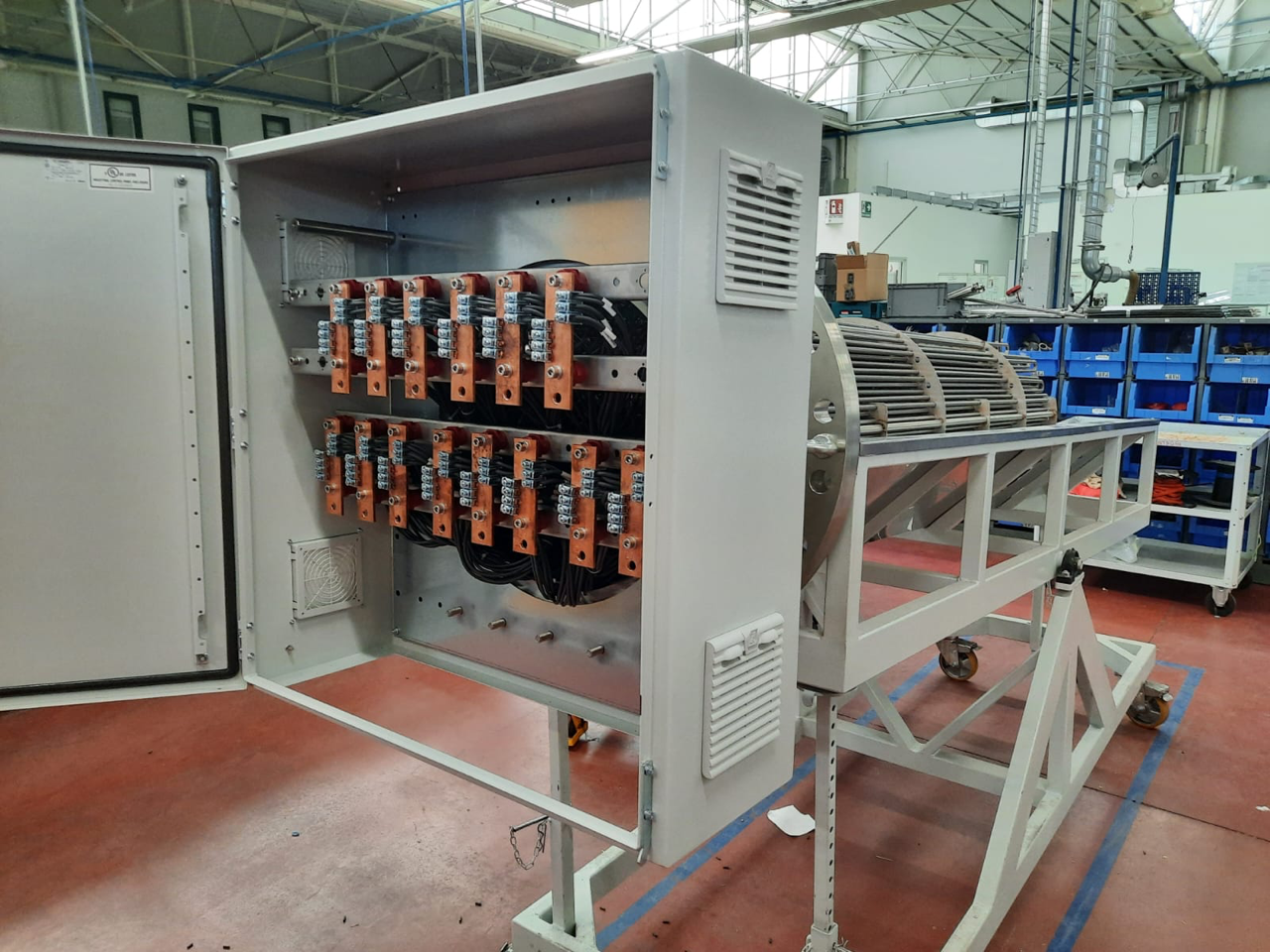

Samtidig kan varmelegemet kombineres med en skræddersyet styretavle og kobles op til eksisterende SRO- eller PLC-anlæg. Det betyder, at hele systemet arbejder sammen – og det mærkes tydeligt i hverdagen.

Sådan arbejder vi med elvarmeløsninger hos Newtronic

Når vi designer flangevarmelegemer, starter vi aldrig med et varenummer. Vi starter med processen. Hvad skal opvarmes? Hvad er kravene til temperatur, regulering og montage? Hvor meget plads er der – og hvilken forsyning har kunden?

Det er svarene på de spørgsmål, der styrer designet. Vores løsninger er altid baseret på høj driftssikkerhed, præcis regulering og lang levetid. Sammen med varmelegemet leverer vi også teknisk dokumentation, 3D-stepfiler til integration i designfasen og mulighed for CE, PED eller ATEX-certificering, hvis det er nødvendigt.

Vores mål er enkelt: At levere en løsning, der ikke kun virker i teorien – men som fungerer stabilt og effektivt i drift.

Sådan udnyttede en produktionsvirksomhed sit solcelleanlæg endnu bedre

En produktionsvirksomhed havde investeret i solceller og producerede mere strøm, end de selv kunne bruge i dagtimerne. Problemet var, at den overskydende strøm ikke gav meget økonomisk værdi, når den blev solgt til elnettet.

Virksomheden ønskede i stedet at udnytte energien lokalt og lagre den som varme til senere brug i produktionen.

Løsningen blev et 200 kW flangevarmelegeme, designet til at opvarme procesvæske i en akkumuleringstank. Varmelegemet kan reguleres trinvist fra 0-100 %, afhængigt af hvor meget solenergi der er tilgængelig. Det gør det muligt at matche varmeforbruget præcist med den aktuelle elproduktion fra solcellerne.

Resultatet:

• Markant bedre udnyttelse af solenergien

• Reduceret behov for ekstern opvarmning

• Øget energieffektivitet og økonomisk gevinst

Denne løsning viser, hvordan industriel elvarme kan spille en aktiv rolle i den grønne omstilling – ved at gøre det muligt at lagre vedvarende energi som varme, der kan bruges, når behovet er der.

Har du et varmebehov, der kræver mere end en standardløsning?

Flangevarmelegemer er en af de mest effektive og fleksible måder at opvarme væsker, damp og luft i industrien. Men de skal designes rigtigt – og det kræver erfaring.

Hvis du står med en tank, et anlæg eller en proces, der kræver præcis og energieffektiv opvarmning, så tag fat i os. Hos Newtronic hjælper vi gerne med en uforpligtende vurdering, teknisk sparring og designforslag, der passer til netop dine behov.
