Installation af powercontrollere

En powercontroller er hjertet i styringen af industrielle varmeprocesser. Men uanset hvor avanceret controlleren er, afhænger resultatet af, hvordan den bliver installeret – både fysisk i tavlen og i selve softwareopsætningen. Små fejl i installationen kan føre til ustabil drift, overophedning eller i værste fald udstyrsskader. Derfor er det afgørende at have styr på både de praktiske forhold i tavlebygningen og på den digitale opsætning.

Fysiske forhold i tavlen

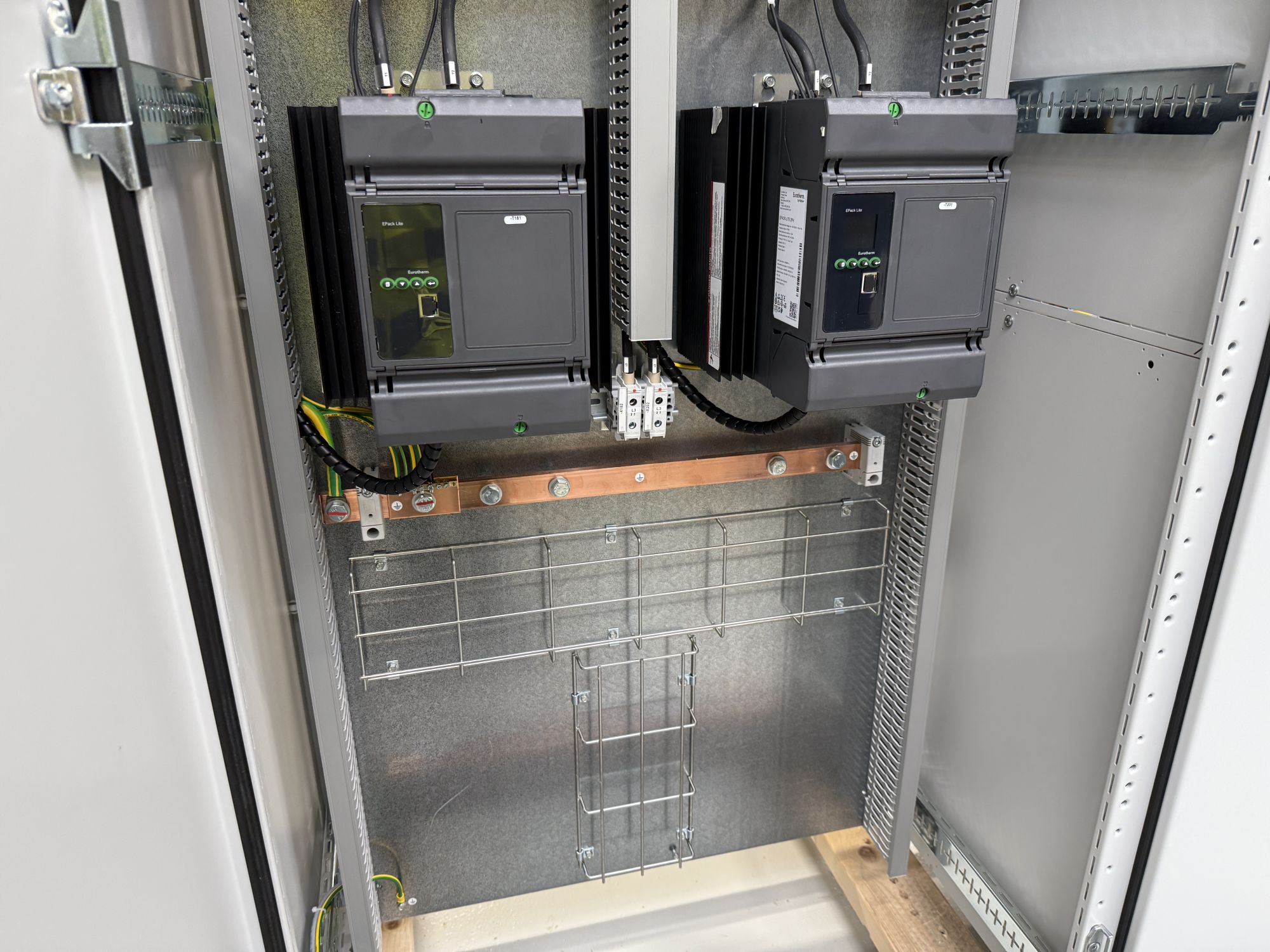

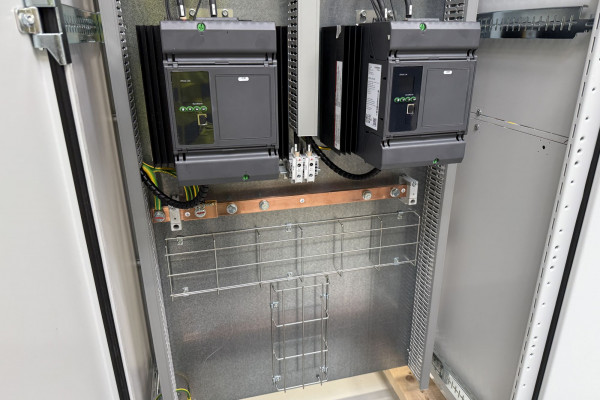

Når en powercontroller installeres i en el-tavle, er det vigtigt at tage højde for dens fysiske rammer. Enhederne genererer varme under drift, og derfor skal der være tilstrækkelig ventilation og afstand til andre komponenter. Manualerne for både EPack og EPower angiver minimumsafstande og anbefalinger for ventilation, som bør overholdes nøje for at undgå overophedning.

Powercontrollere fås i forskellige størrelser og vægte, afhængig af strømstyrken. For eksempel vejer en EPack på 125A næsten 8 kg og kræver mere plads end en 32A-version. Her er det vigtigt for tavlebyggeren at planlægge layoutet, så der både er plads til kabelføring, jordforbindelse og de nødvendige sikringer.

Et andet vigtigt punkt er brugen af high speed fuses. Disse sikringer er designet til at beskytte både varmelegeme og powercontroller ved kortslutninger. Vi anbefaler altid, at vores powercontrollere leveres med high speed fuses, med eller uden mikrokontakt til statusmelding. Uden disse sikringer, er der ingen garanti på produktet, ligesom man uden de rette sikringer risikerer, at en fejl udvikler sig til et kostbart driftsstop.

Sikkerhed og standarder

Powercontrollere er underlagt internationale standarder for sikkerhed og ydeevne. EPack er testet efter IEC/EN 60947-4-3 og godkendt til brug i EU, USA/Canada (UL), og Australien. De fleste modeller har kapslingsklasse IP20, hvilket betyder, at de skal monteres i en lukket tavle for at opnå den rette beskyttelse.

Jordforbindelse er ligeledes et centralt punkt. Alle powercontrollere har dedikerede jordskruer, og forbindelsen skal udføres korrekt for at sikre både personsikkerhed og pålidelig funktion. Herudover skal tavlebyggeren være opmærksom på, at powercontrollere kan have forskellige krav til forsyningsspænding (typisk 100–500 V) og hjælpeforsyning (24 V eller op til 500 V afhængig af model).

Kort sagt: Sikkerhed starter med de rigtige komponenter, korrekt montage og respekt for de standarder, controlleren er bygget efter.

Softwareopsætning – EPack og EPower

Når hardwaredelen er på plads, begynder arbejdet med opsætningen. Både EPack og EPower er designet til at være fleksible og kan tilpasses mange forskellige applikationer.

Den nemmeste måde at konfigurere enheden på er via et kabel til PC:

• EPower: Kan leveres med et specialkabel, der går direkte fra enheden til en PC.
• EPack: Tilsluttes gennem den integrerede kommunikationsport.

Når forbindelsen er oprettet, bruges Eurotherm iTools, et gratis softwareprogram, der gør det enkelt at opsætte og overvåge enheden.

iTools tilbyder en række funktioner, som gør arbejdet lettere:

• Quick-Code start: Hurtig opsætning af basisparametre direkte fra enhedens display.
• Grafisk wiring editor: Et visuelt værktøj, hvor man kan opbygge signal- og styrelogik.
• Backup og restore: Gem indstillinger og kopier opsætningen til flere enheder.
• Kloning: Spar tid ved at duplikere opsætning på tværs af projekter.

Dette gør iTools til et værdifuldt værktøj, både for den enkelte idriftsætter og for maskinbyggere, der arbejder med seriel produktion af anlæg.

EPack Lite – det enkle alternativ

Ikke alle applikationer kræver avancerede funktioner. Her kommer EPack Lite ind i billedet. Denne version er prisstærk og målrettet simple installationer, hvor behovet for kommunikation og avancerede funktioner er begrænset.

Opsætningen sker direkte via det indbyggede display. Det betyder, at man ikke har adgang til iTools’ grafiske værktøjer eller kloningsfunktioner. Til gengæld er installationen hurtig og ligetil – og for mange standardanlæg er det et godt kompromis mellem funktionalitet og pris.

Praktiske anbefalinger

For at få en god installation er der nogle simple trin, som kan gøre en stor forskel:

• Planlæg tavlelayoutet med plads til ventilation, kabler og sikringer.
• Vælg de rette sikringer – high speed fuses er et must for at beskytte både udstyr og proces.
• Start med basisopsætning i iTools: spænding, strøm og firing mode.
• Dokumentér opsætningen – backup via iTools sikrer, at indstillinger nemt kan genskabes.
• Tjek load type: Er det en resistiv belastning, en transformator eller specielle elementer som MOSI eller SiC? Opsætningen skal tilpasses den konkrete applikation.

En powercontroller skal ikke blot monteres korrekt – den skal også konfigureres med omtanke. Kombinationen af en gennemtænkt tavleinstallation og en veltilrettelagt softwareopsætning er nøglen til stabil drift, lavere energiomkostninger og længere levetid på udstyret.
