Termisk- og varmeledende materialer

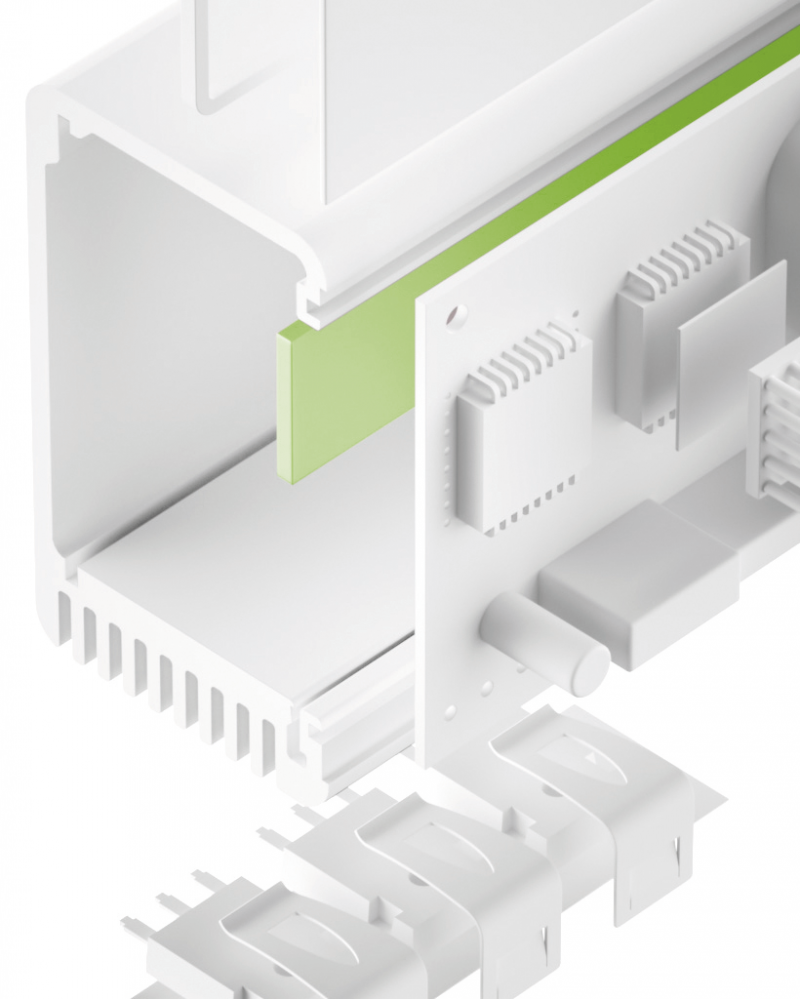

Hos Newtronic har vi et komplet produktsortiment indenfor termisk ledende klæbemidler, såsom lim, tape, film mv.

Termisk ledende klæbemidler har en meget lav termisk modstand og klæbesystemerne findes både som rumtemperaturhærdende en- eller todelte systemer og som accelererede varmehærdningssystemer. Den termiske gradient er minimeret gennem den fremragende termiske kontakt på grund af deres høje bindingsegenskaber samt høje termiske ledningsevner.

Med termiske klæbemidler bliver det overflødigt at bruge skruer, fjedre, clips som mekaniske fastgørelseselementer, og systemet forbliver på nul tryk, ligesom mekaniske tolerancer kan kompenseres uden tryk.

Klæbemidler bruges primært i applikationer med kun lidt plads, og hvor deres tilladte vægt er meget begrænset. Materialer med forskellige ekspansionskoefficienter kan nemt limes, hvilket giver en pålidelig termisk forbindelse.

FUNKTIONER OG FORDELE:

• Meget lav termisk modstand gennem fremragende termiske kontakter.
• Stærk vedhæftning på ujævne eller næsten ikke bearbejdelige overflader.
• Fremragende kompensation af mekaniske tolerancer.
• Intet behov for mekaniske fastgørelsesanordninger f.eks. skruer, fjedre, clips.
• Silikone eller polyurethan.
• Et- eller todelte systemer.
• RTV eller varmehærdning.
• Tilsætnings- eller kondenshærdning (fugt).
• Kan dispenseres fra patroner eller spande.

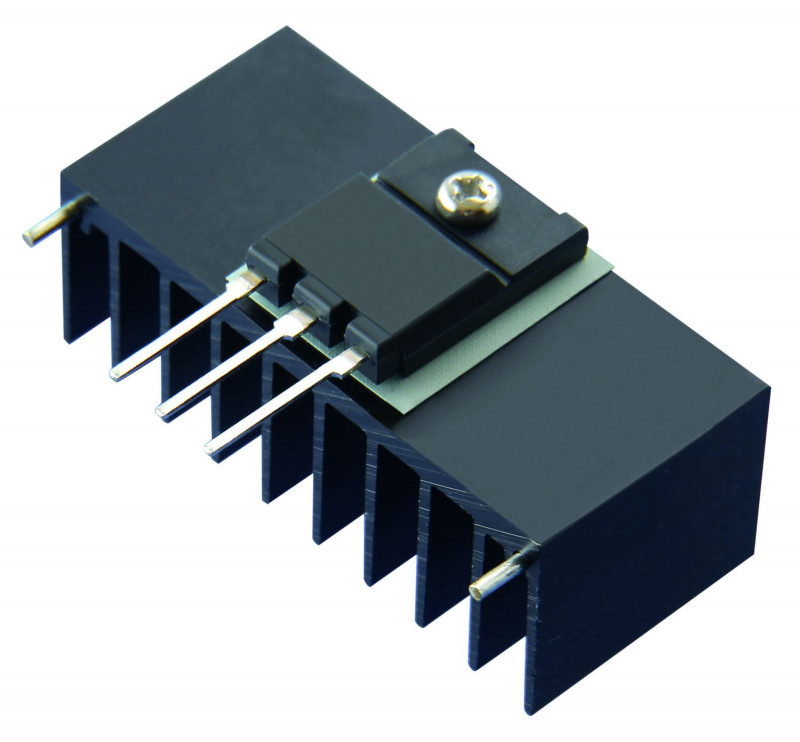

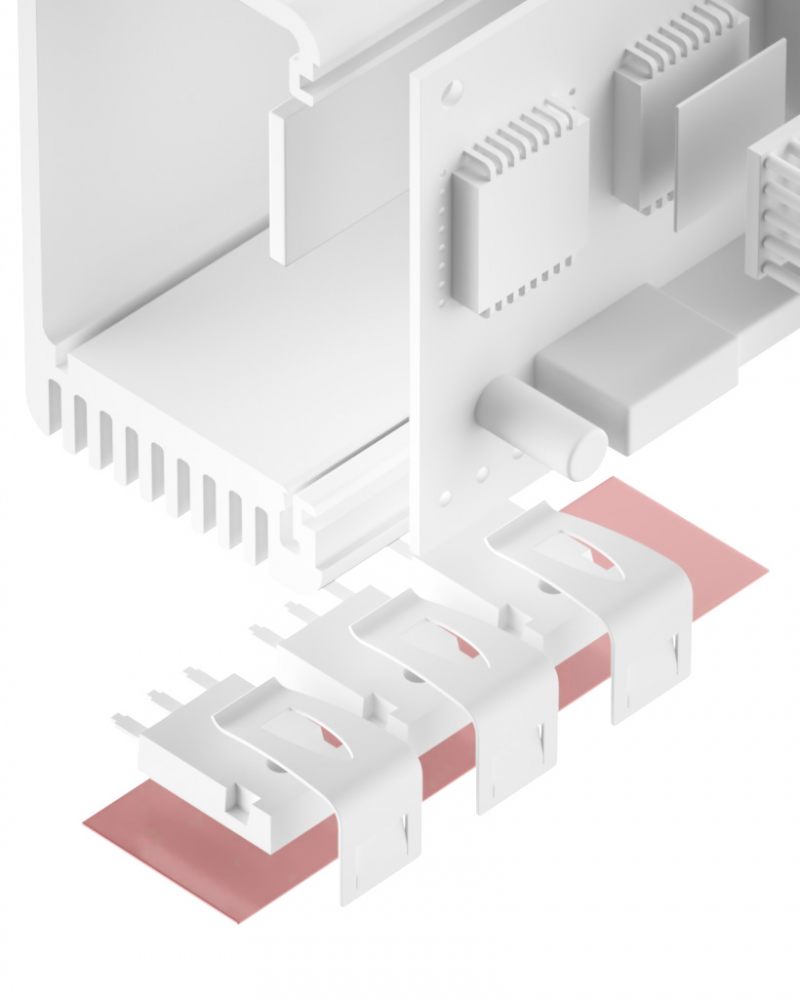

Termisk ledende PSA-film er en varmeledende tape til køling af elektronik.

Med Psa Insulating Tape får du en varmeledende tape, der er velegnet til enkel, effektiv og omkostningseffektiv termisk limning af køleplader til elektrisk isolerede halvlederkomponenter. De klæbende film reducerer termisk kontaktmodstand til et minimum og bruges hovedsageligt i applikationer, hvor pladsen er begrænset, og lav vægt er vigtig.

Ved ujævnheder i kontaktflader og tolerancer kompenserer tapen meget godt. Materialer med forskellige termiske ekspansionskoefficienter kan sikkert sammenføjes og termisk bindes godt. Produktets klæbemiddelopbygning og limningsteknologi eliminerer behovet for skruer og hæfteklammer som mekaniske komponenter.

FUNKTIONER OG FORDELE:

• Pålidelig klæbestyrke på de fleste overflader - også ujævne.
• Mekanisk fastgørelse med skruer, hæfteklammer eller nitter bliver unødvendig.
• God præ-anvendelighed.
• Ingen migration sammenlignet med termisk pasta.
• Ingen blanding af komponenter og hærdningsprocesser som med flydende klæbemidler.
• Opløsningsmiddelsikker og opløsningsmiddelfri.
• Fri for forurening.
• Processikker ensartet tykkelse.
• Fås på ark eller rulle, enten med kiss cut udskæringer eller som udstansede dele.
• Løse dele
• Akryl eller silikone
• Dielektrisk
• Med eller uden isolerende polymer
• Nem og hurtig montering
• Hård eller blød
• Høj eller lav overfladeformbarhed
• Klæbemiddelkombinationer

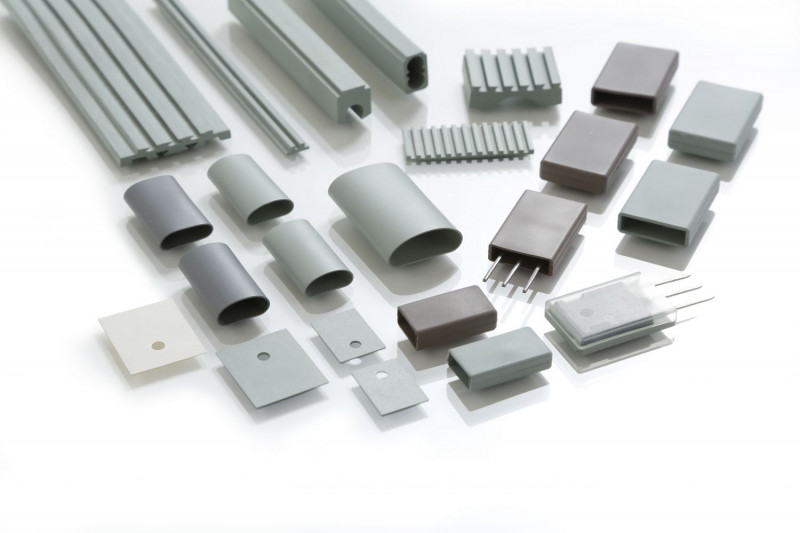

Termisk ledende hætter og rør lavet af silikone opnår en fremragende termisk overførsel mellem elektroniske komponenter og køleplader, gode mekaniske egenskaber og en fremragende elektrisk isoleringsevne på grund af den dielektriske all-around isolering, hvorved krybeafstande minimeres.

Vores hætter og rør er baseret på silikone og forstærket med glasfiberlaminater, der sikrer en langsigtet stabilitet. Ved valget af en all-round isolering som denne, der er komprimerbar under tryk og efterkommer kontaktfladerne, minimeres dielektriske krybeafstande og den totale termiske modstand.

Produktet installeres simpelt ved blot at glide over den ønskede komponent og kan nemt fjernes igen uden at efterlade rester efter brug.

FUNKTIONER OG FORDELE:

• Minimeret dielektrisk krybeafstand på grund af isolering hele vejen rundt.
• Velegnet til forskellige TO-pakker.
• Forskellige vægtykkelser.
• Forstærkning med glasfiberlaminater.
• Høj mekanisk stabilitet.

Sarcon® Rubber type er en tynd film med en høj varmeledning og en høj elektrisk isolering. Produktet er produceret i en silikonegummi, der bidrager med meget effektive termisk ledende egenskaber samt en høj flammehæmmende egenskab.

Produceret som hætter eller rør opnås en fremragende all-round elektrisk isolering og installeres simpelt ved blot at glide over den ønskede komponent.

FUNKTIONER OG FORDELE:

• Har en termisk ledningsevne og fremragende elektriske isoleringsegenskaber.
• Tilgængelig til rør, tape, kasser og udstansede pakninger til forskellige applikationer.
• GTR, GHR, GSR, GAR; Varmeledende silikonegummi i glasfiberklude har fremragende mekaniske og fysiske egenskaber.
• UL94 V-0 certificeret.
• Fås med en selvklæbende mulighed.

KONFIGURATION:

De silikonegummibaserede materialer tilbyder andre nyttige elementer såsom elektrisk isolering, beskyttende belægning og pakning som integrerede funktioner i de fleste designs.

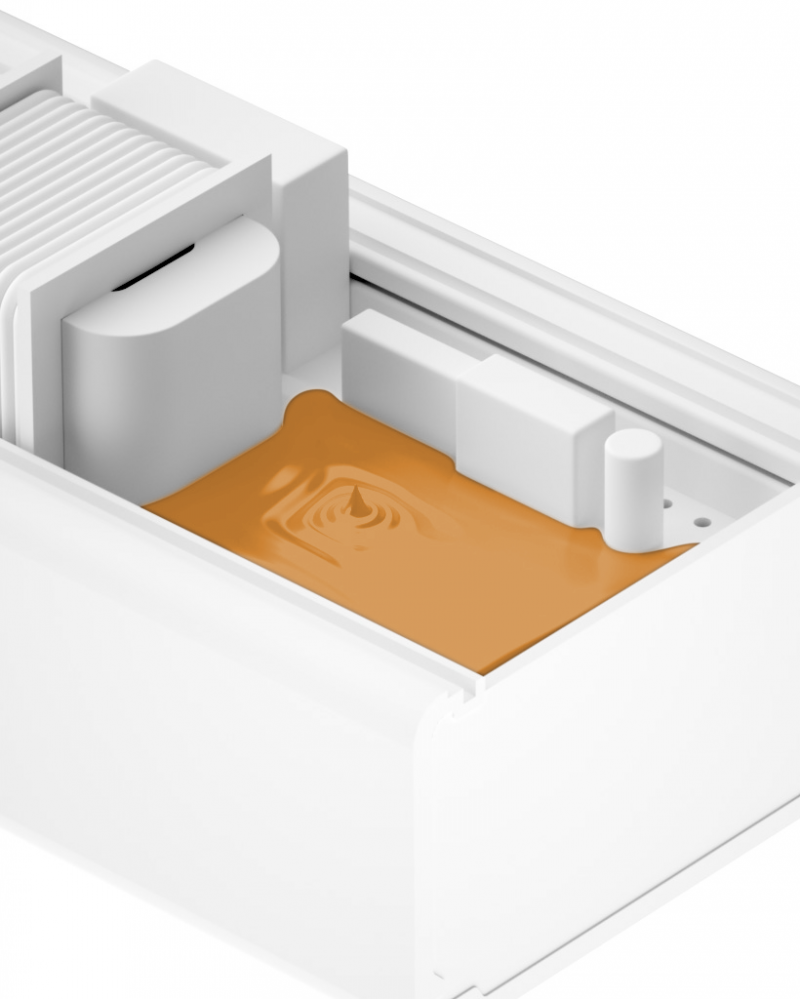

Todelt selvnivellerende pottegel hjælper med at udfylde huller og tolerancerum uden permanent tryk. Deres naturlige klæbeevne giver effektivt mulighed for en stabil termisk kontakt til alle grænseflader. De er baseret på enten todelt ekstra hærdende silikone eller silikonefri polyurethan.

FUNKTIONER OG FORDELE:

• Todelt silikone eller PU pottegel
• Termisk ledningsevne op til 3,5 W/mK
• Lav til høj viskøs kvalitet
• Selvnivellerende
• Høj dielektrisk styrke

Varmeledende fedttyper // pasta giver en unik forbindelse mellem enhver varmegivende halvleder og køleprofil.

Ved brug af termisk fedt på konvekse og konkave overfladestrukturer, kan tolerancer, fremspring og fordybninger såvel som ruheder i vid udstrækning kompenseres.

Fås med silikone eller silikonefri.

FUNKTIONER OG FORDELE:

• Silikone eller silikonefri.
• Præ-anvendelig printbar eller dispenserbar.
• Leveres enten i sprøjter, patroner eller spande.

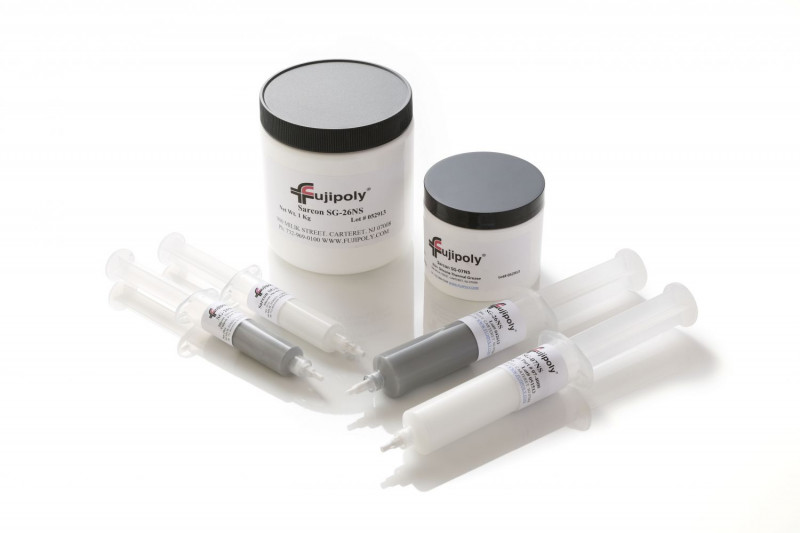

SARCON® TERMISK LEDENDE FEDTTYPER // PASTA

Varmeledende fedt/pasta giver en unik forbindelse mellem enhver varmegivende halvleder og køleprofil, bl.a. i konvertere, CPU’er, telekommunikationsudstyr mm.

SARCON® SG-07SL og SG-26SL er stærkt termisk ledende, ikke-reaktive silikonebaserede fedtstoffer, der tilbyder lav termisk modstand og opretholder sin form. Fedttyperne indeholder unikke bindemidler og produktblandinger, der sikrer den laveste mængde bleed og fordampning. Materialet er særligt velegnet til applikationer med tynde bånd.

SARCON® SG-07NS, SG-26NS og SG-42NS er silikonefri, polysyntetisk-baserede termiske fedtstoffer, der er sammensat med varmeledende metaloxider og har en høj varmeledningsevne. Dermed fungerer materialet godt i høje temperaturer. SARCON® silikonefrie fedttyper sikrer jer alle fordelene ved en silikonebaseret blanding uden problemet med forurening.

FUNKTIONER

• Silikone og silikonefri blandinger.
• Termisk ledeevne op til 2,6 W/m-K.
• Lav bleed og fordampning.
• Ingen migration for silikonefri blandinger over et bredt temperaturområde.
• Ikke-giftig.
• Tynde bindingslinjer 25µm(1mil}.
• Let at påføre og efterbearbejde.

ANVENDELSE

• Standard de/de power converter og de/ae inverter.
• Højtydende CPU'er.
• Mellem enhver varmegenererende halvleder og køleplade.
• Brugerdefinerede strømmoduler.
• Telekommunikation og bilelektronik.

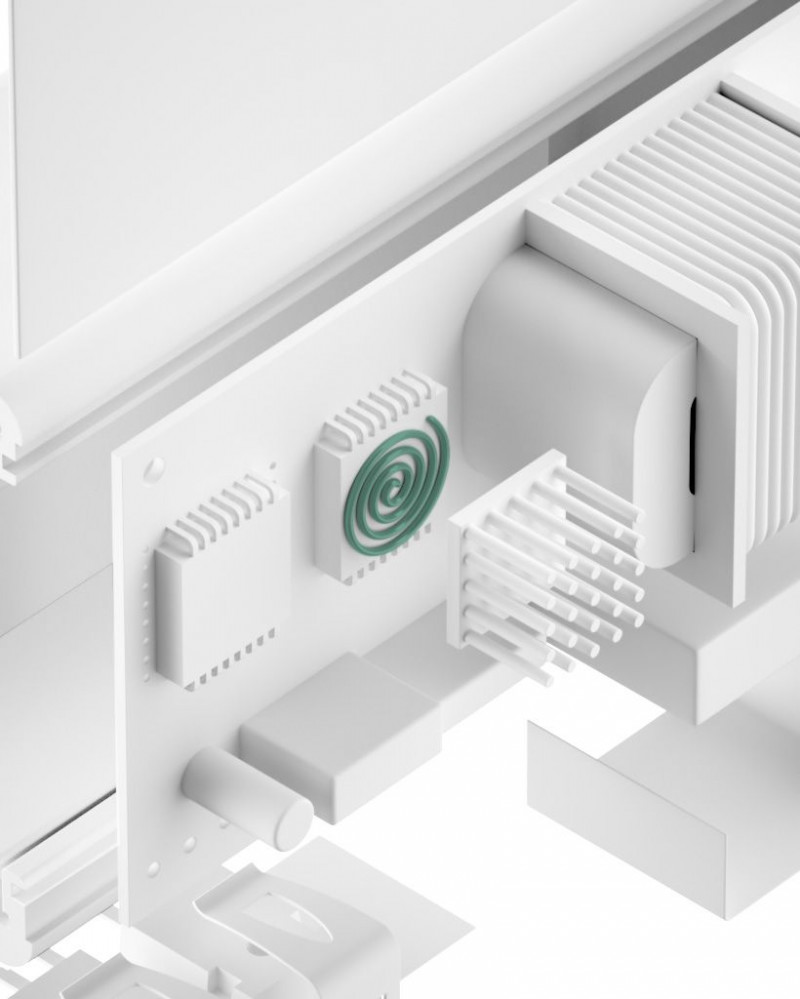

Varmeledende grafitfolie anvendes til applikationer med behov for en exceptionel høj varmeledningsevne.

Grafitfolier består af mere end 98% ren naturlig grafit eller er forarbejdet af syntetisk pyrolytisk grafit. På grund af deres flagelignende form viser de anisotropiske termiske ledningsevner i planet (x-y-plan) og vertikalt (z-retning). Varmen ledes derefter væk fra varmepunkterne og fordeles jævnt inden for grænsefladematerialet. Deres blødhed giver mulighed for en meget god overensstemmelse med kontaktfladerne, hvilket minimerer den termiske kontaktmodstand.

Grafitfoliens lave densitet sammenlignet med kobber eller aluminium gør den ideel til applikationer, hvor lav vægt er påkrævet. Samtidig giver foliens meget høje temperaturbestandighed mulighed for brug i ekstremt varme omgivelser. På grund af deres høje fleksibilitet kan pyrolytiske grafitfolier desuden foldes op til 180° uden at gå i stykker.

FUNKTIONER OG FORDELE:

• Termisk ledningsevne op til 1.950 W/mK i plan og 25 W/mK i gennem z-retning.
• Varmespredning fra varme punkter.
• Lav termisk kontaktmodstand gennem god overfladekompatibilitet.
• Ekstremt temperaturområde op til 400°C.
• Meget lav vægt.
• Ingen udtørring, migrering, udløbe eller udpumpning.
• EMI-afskærmning gennem høj elektrisk ledningsevne som bivirkning.
• Silikonefri.
• 180°C foldbar (pyrolytisk grafit).
• Ark eller rulle (naturlig grafit).
• Udstansede dele.
• Uden eller med klæbrighed.
• Med eller uden dielektriske film (PEEK, PI, PET).
• Med 2-sidet Phase Change belægning.

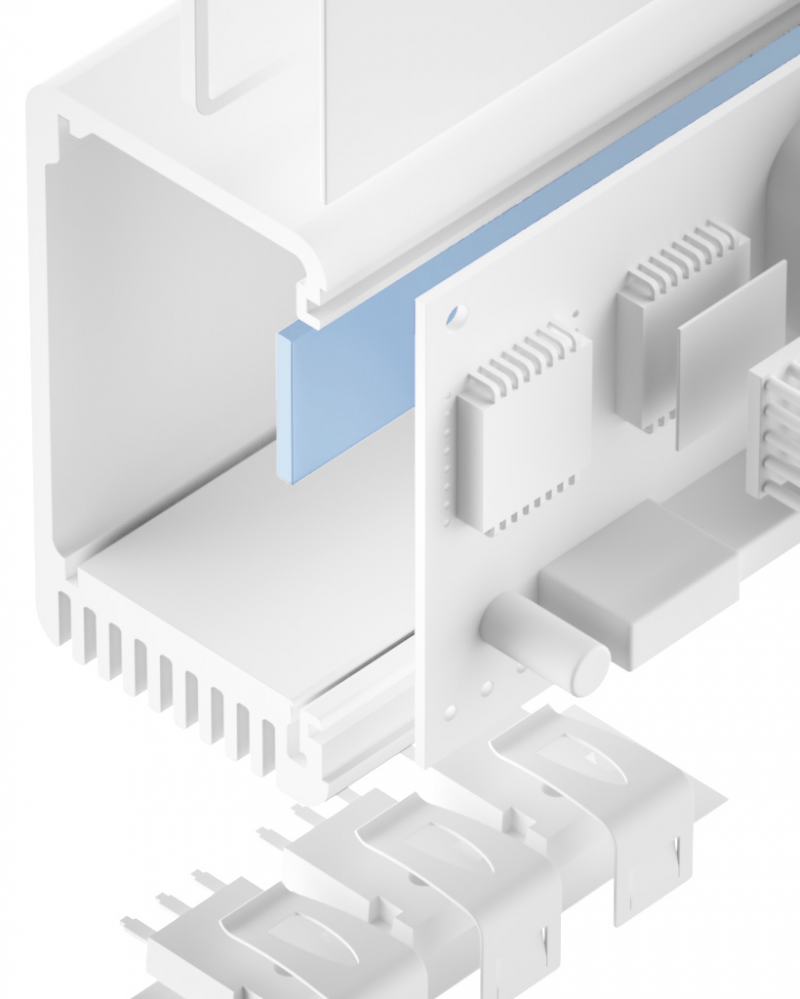

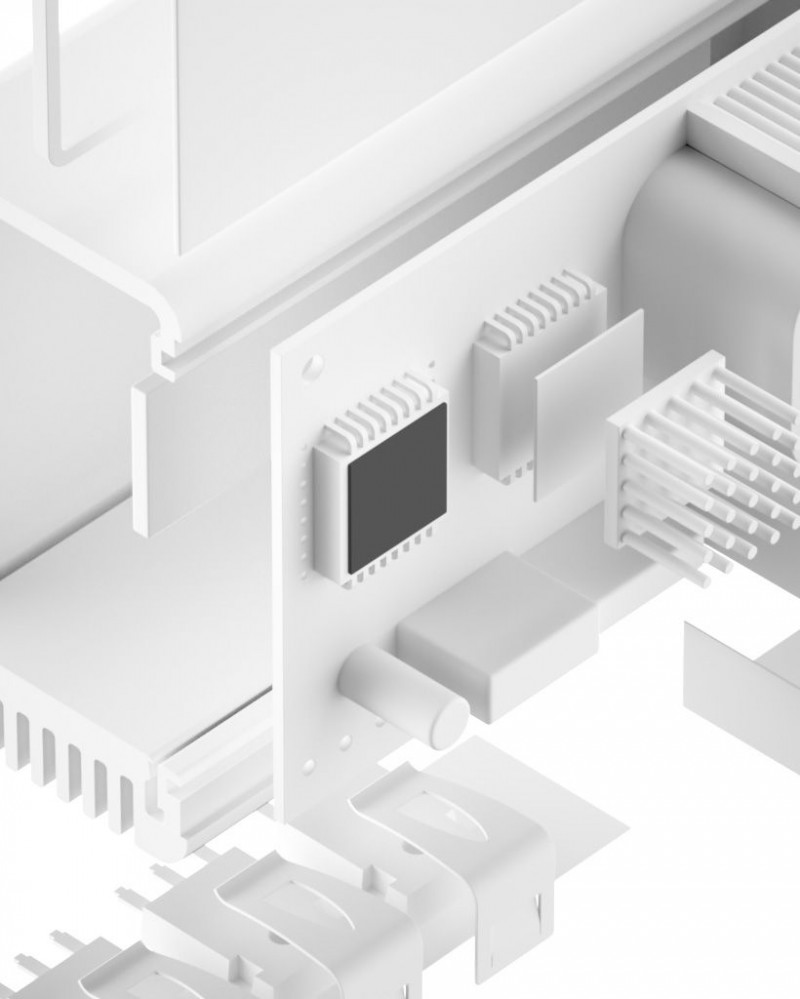

Folie og film fås med effektive termisk ledende egenskaber samt en høj elektrisk isoleringsevne.

Under tryk opnår termisk ledende folier en fremragende overensstemmelse med kontaktflader, således at den totale termiske modstand minimeres. Samtidig sikres en permanent elektrisk isolering.

Ved at belægge isolerende film såsom polymid med silikone eller klæbemiddel minimeres den termiske kontaktmodstand yderligere.

Kan nemt fjernes igen uden at efterlade rester efter brug.

FUNKTIONER OG FORDELE:

• Termisk ledningsevne op til 8 W/mKHøj mekanisk stabilitet.
• Materialetykkelser på 0,08 op til 1 mm.
• Ark eller rulle.
• Udstansede (løse) dele.
• Kiss cut udskårne ark.
• Med eller uden klæbeevne.
• Forstærkning med glasfiberlaminater eller polymid.

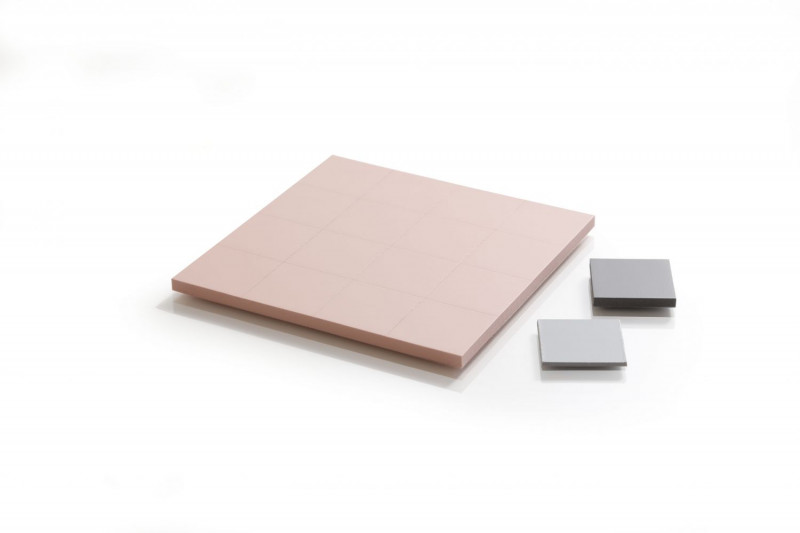

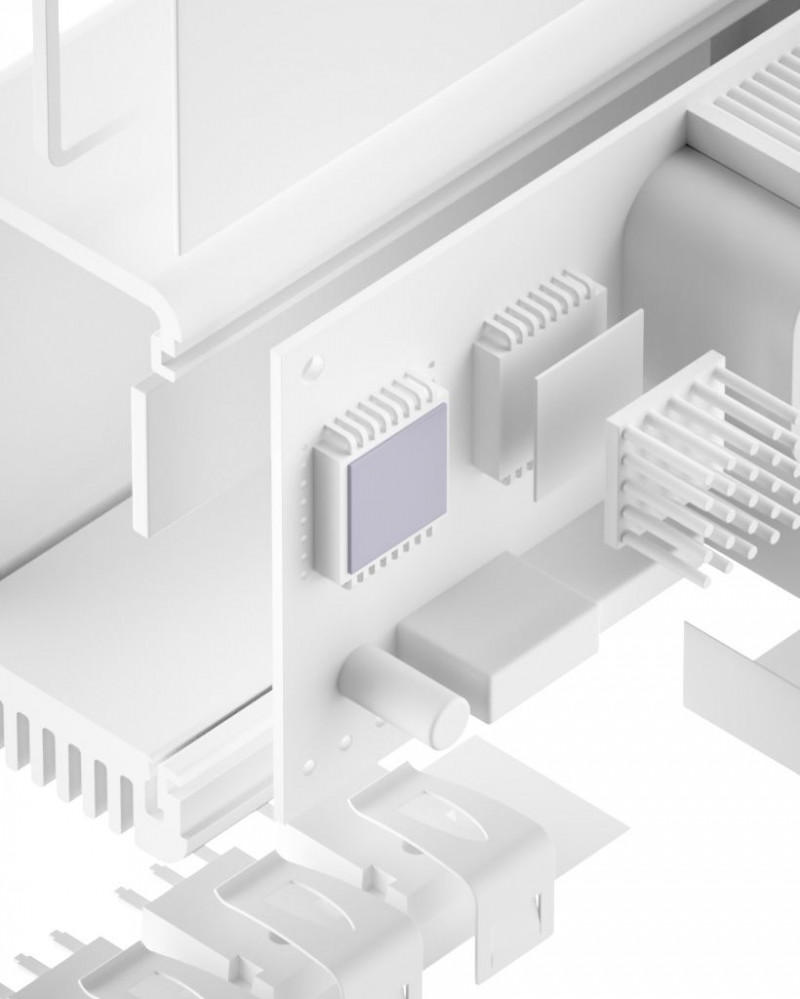

Formbare og silikonefri, varmeledende pads, der kompenserer for tolerancer og mellemrum i ujævne overflader.

Takket være deres silikonefri polymerbase udsender disse spaltefyldere ikke flygtige siloxaner, hvilket kan være en vigtig egenskab i forbindelse med følsom elektrisk kontakt eller andre krav, f.eks. malingsafvisning.

FUNKTIONER OG FORDELE:

• Ingen flygtige siloxaner.
• Termiske ledningsevner op til 10 W/mK.
• Optimeret termisk modstand.
• Tykkelse fra 0,5 til 5 mm.
• Meget elastisk og formbar.
• Tilpassede former.

AFSLUTNINGER:

• Materialetykkelser op til 5 mm.
• Pads produceres enten som udstandsede, løse pads eller med kiss cut skæring på ark.
• Afhængig af type med mekanisk forstærkning.

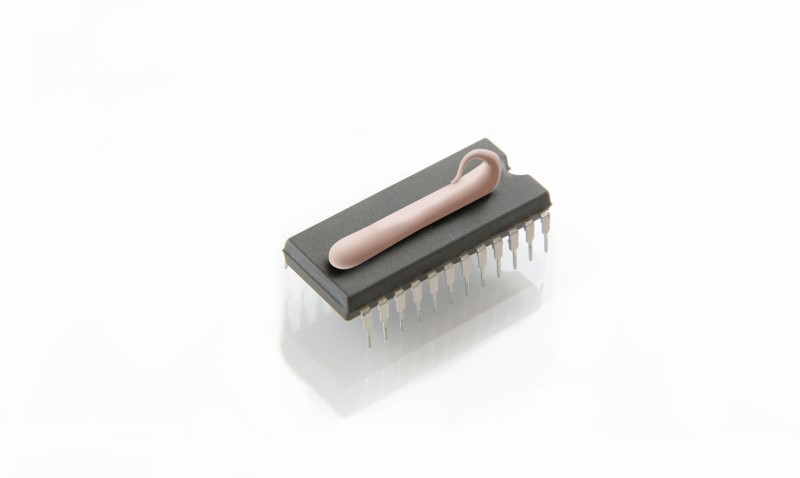

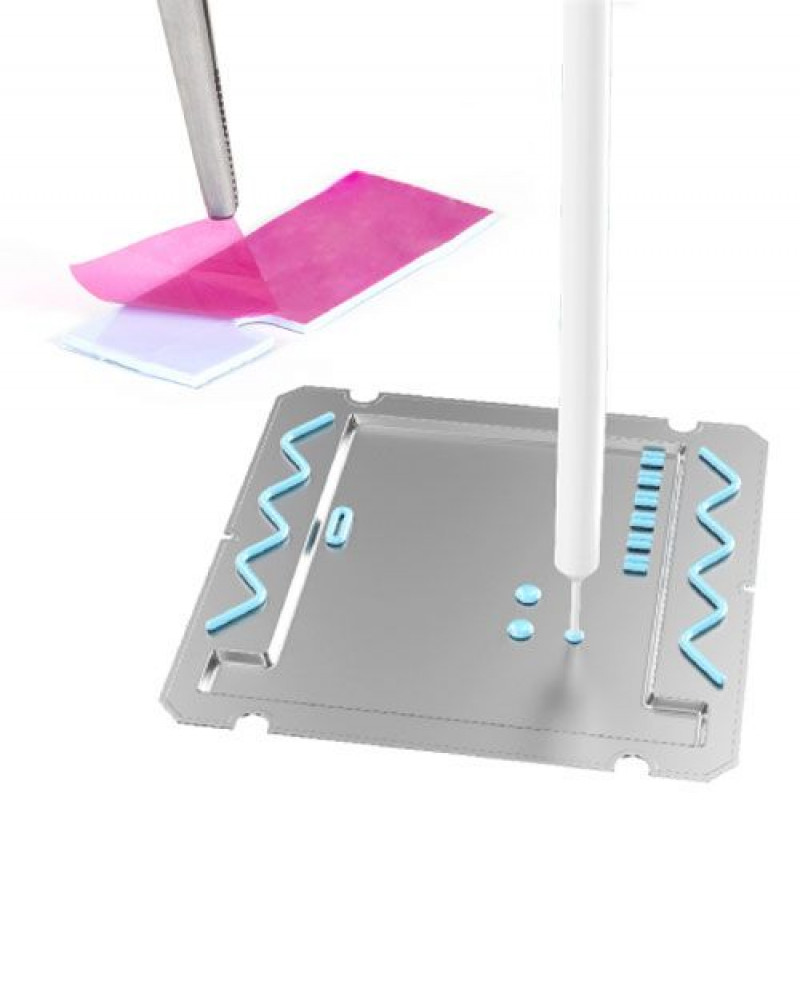

Varmeledende dispenserbare pads har en god vedhæftning på almindelige materialer i elektronik- og LED-applikationer, såsom printplader og aluminium.

Dispenserbare 2-komponent spaltefyldere er velegnede til at kompensere for ekstreme tolerancer og spalter, især i ujævne opbygninger uden tryk. Deres tiksotropiske opførsel tillader en nøjagtig positionering og medfører hærdning efter anbringelse ved stuetemperatur eller under varme.

Ikke-elastiske, plastisk formbare spaltefyldere kan termisk bygge bro over store sprækker og tolerancer, f.eks. ved fremspring eller fordybninger uden et permanent påføring af tryk.

Elastiske mellemrumsudfyldningspuder kan termisk bygge bro over store mellemrum og tolerancer. På grund af deres genoprettende kræfter etablerer de permanent kontakt.

FUNKTIONER OG FORDELE:

• Silikone (SI) eller lav siloxan (LV) uden malingsafvisende egenskaber.
• spaltefyldning med lav eller ~0 mekanisk belastning.
• Termiske ledningsevner op til 20 W/mK.
• Optimeret termisk modstand.
• Tykkelse fra 0,2 til 10 mm.
• Meget elastisk og formbar.
• Tilpassede former.

AFSLUTNINGER:

• Materialetykkelser op til 10 mm.
• Lavet af måtter som udstandsede løse eller kiss cut støbte dele.
• Afhængig af type med mekanisk forstærkning.
• 2-komponent dispenserbar fra spande eller patroner.
• Lave siloxantyper (LV).

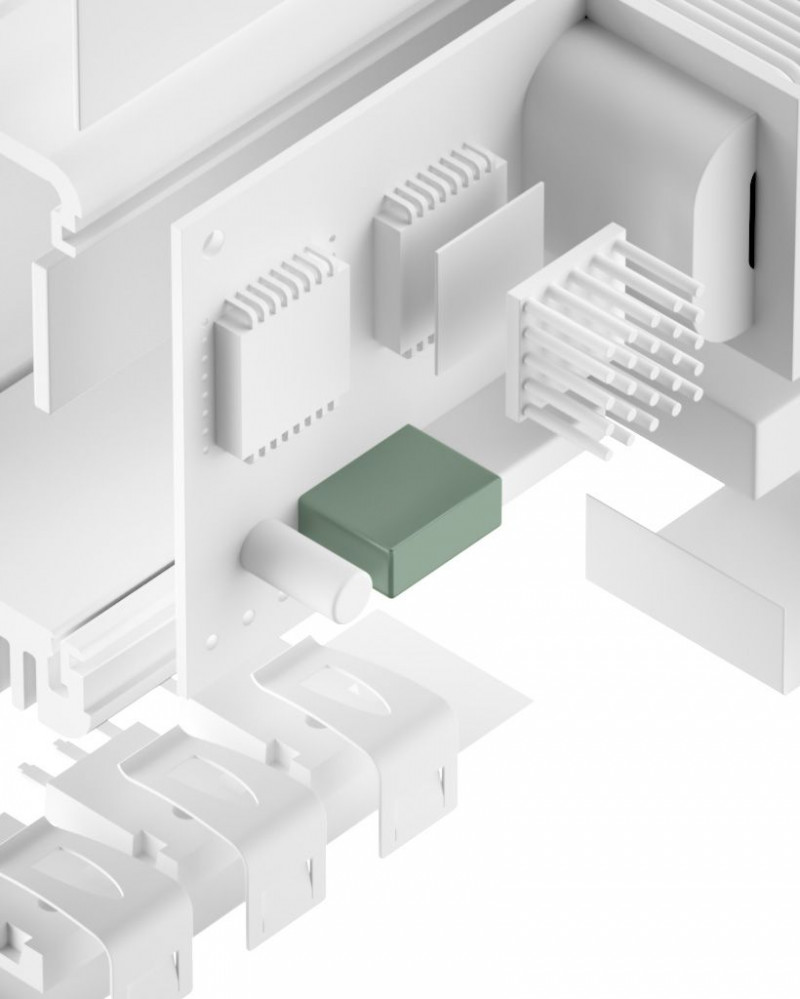

GAP FILLER TYPE er let tilpasselige, termisk ledende pads i et gelmateriale fra SARCON® med høje varmeledende egenskaber.

Thermal Gap Filler Pads er ideelle til forsegling af sprosser, lufthuller og ujævne overflader f.eks. mellem køleprofiler og komponenter. Materialet er yderst fleksibelt og nemt at anvende, da de højvarmeledende gelmaterialer kommer i en alsidig pladeform, der passer nemt og klæber til næsten alle former og størrelser af komponenter, også på områder med fremspring eller fordybninger.

FUNKTIONER OG FORDELE:

• Spaltefyldningsmaterialer leveres i en fuldt hærdet tilstand, forbliver bøjelige og tilpasser sig nemt til små uregelmæssigheder i overfladerne.
• Den grundlæggende Gap Filler Pad-serie kan forbedres yderligere til specielle håndterings- og udstansningskrav og tilpasses dit behov
• Tykkelsen på SARCONS GAP FILLERs kan tilpasses dit behov.
• UL94 V-0 certificeret (med undtagelser).

I mikroelektronik er der ofte behov for fleksible, termiske styringskomponenter med en høj varmeledningsevne og en lav vægt.

Med produkterne fra SARCON® får du en avanceret silikonegummi med en høj varmeledningsevne og en overlegen flammehæmmende egenskab. Ved at kombinere silikonegummiens egenskaber indenfor varmebestandighed, elektrisk isolering og langtidsældning i én sammensætning, kan dette universelt anvendelige materiale fremstilles i et ubegrænset antal termiske styringskonfigurationer.

For henvendelser omkring kundetilpassede løsninger kan du kontakte os her.

Du kan se en samlet oversigt over de termisk ledende materialer fra SARCON® her eller alle vores muligheder indenfor varmeledende materialer her.

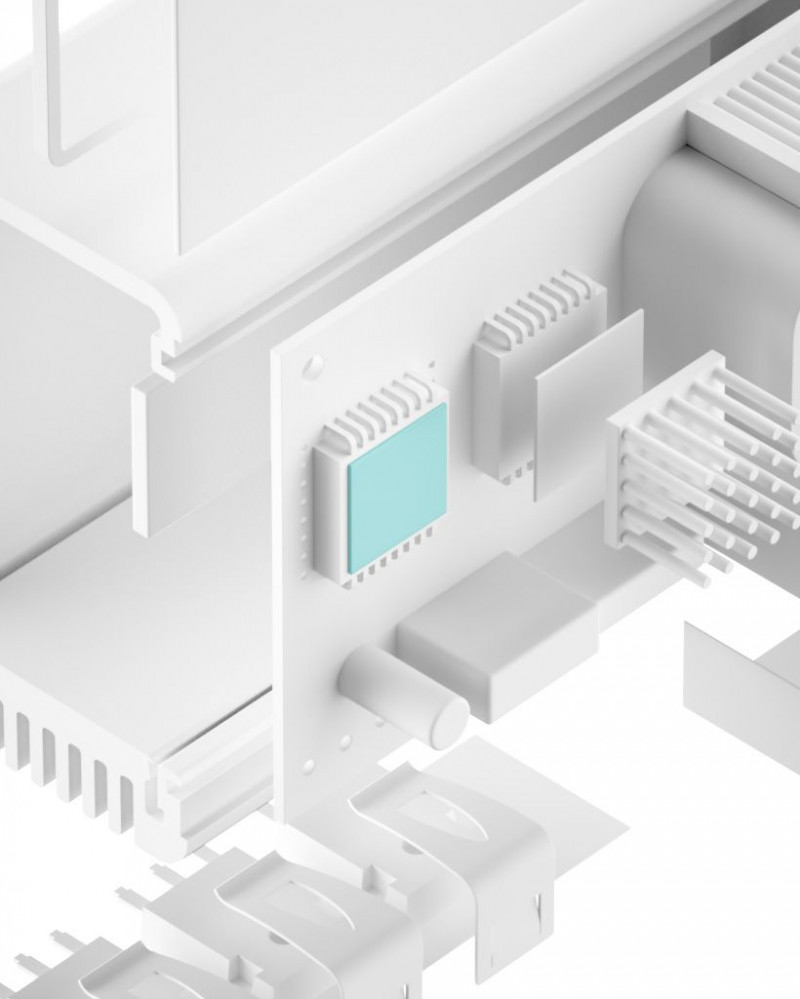

Phase change materiale (PCM) er film med en phase change coating, der opnår en meget lav termisk kontakt på anlægsfladerne.

PCM er karakteriseret ved, at materialet ændrer sig fra fast til blød tilstand ved en foruddefineret temperatur - den såkaldte faseændringstemperatur. Derved udfyldes alle overfladespecifikke ruheder og/eller ujævnheder og alle luftindkapslinger fra mikrostrukturer udstødes.

Dermed kan konvekse og konkave overfladestrukturer og opstablingstolerancer i vid udstrækning kompenseres ved brug af disse materialer. Samtidig forhindrer materialets tiksotropiske natur udløb.

Tykkelserne er kendetegnet ved en høj procespålidelighed, hvilket blandt andet gør disse film ideelle til at erstatte termisk fedt.

TYPER:

1. PCM-belagt polymidfilm.
2. PCM film.
3. PCM-belagt Aluminiumsfilm.
4. PCM-belagt Pyrolytisk grafitfilm.
5. Præ-anvendelige printbare PCM-forbindelser.

FUNKTIONER OG FORDELE:

• Ekstremt lav termisk modstand gennem optimal kontakt.
• Silikonefri.
• Ideel erstatning for rodet termisk fedt.
• Nem montering.
• På ark eller rulle som kiss cut udskårne eller udstansede dele.
• Uden og med klæbeevne til at dække over det hele eller med delvis klæbeevne.
• Forskellige tykkelser af faseændringsbelægning.
• Printbare forbindelser i patroner.

Newtronic kan tilbyde en bred vifte af varmeafledende og termiske materialer med isolerende egenskaber til afkøling af komponenter, led, kort mv.

Vi har et bredt produktsortiment med en høj varmeledningsevne, der kan fås i mange forskellige former; Klæbemidler, pottegel, tofasematerialer, termisk fedt, varmeledende pasta, folie, tynd film, tape, hætter og rør, faseændringsmaterialer og udstandsede varmeledende pads i forskellige størrelser og udformninger.

I databladet med produktspecifikationer her, får I en samlet oversigt over de mange muligheder.

SARCON® er en bred vifte af varmeafledende og termiske materialer til afkøling af komponenter. Produkterne er tilgængelige i mange forskellige former, f.eks.; varmeledende Gap filler pads, thin film, fedttyper med og uden silikone samt hætter og rør.

I databladet med produktspecifikationer her, får I derfor en samlet oversigt over alle SARCON® løsningerne samt deres testmetoder.
