vi finder din løsning
Køleprofiler
Overophedning af elektriske komponenter er en reel fare i mange applikationer.
Men der findes næsten uendeligt mange muligheder for at aflede varmen.
De mange forskellige typer af køleprofiler kan oftest kundedesignes, så de passer til både fysiske forhold og temperaturforhold i den enkelte produktion.
Kontakt os for et tilbud
Stort udvalg af køleprofiler i aluminium til industri
Effektiv produktion kræver præcist og effektivt udstyr. Det ved vi hos Newtronic. Vi forhandler et stort udvalg af kvalitetsløsninger indenfor køleprofiler til industrien.
Vi har lige fra simple standardprofiler til store komplekse køleprofiler, fuldt bearbejdet på avancerede CNC-maskiner. Med huller og fræsning, overfladebehandlet og i længder som ønsket.
Køleprofiler tilpasset dine behov
Newtronic designer og rådgiver om køleprofiler, som skæres og behandles efter dine behov, så profilerne passer din produktion.
Vores sortiment strækker sig vidt og bredt, og iblandt vores produkter finder du:
- Køleprofiler med clipssystemer til hurtig og nem montering.
- High performance køleprofiler med ekstra høj evne til varmeledning.
- Ekstruderede køleprofiler, som kan bearbejdes efter behov og opgavespecifikke tegninger.
- Væskekølede køleplader som afleder varme via kølende væske eller trykluft og flere varianter.
Hvordan virker en køleprofil?
Når temperaturen i en komponent begynder at stige, vil denne fortsætte med at stige indtil komponenten står af eller slår fra, medmindre altså varmen transporteres væk. For at bortlede varmen installeres derfor et køleprofil, der kan aflede varmen gennem enten konvektion, varmeledning eller varmestråling. For komponenter der arbejder ved rumtemperatur kan typisk fungere i årevis, men faktisk ser man at fejlraten i komponenter stiger stort set eksponentielt med temperaturen. Altså er elektronikken mere driftssikker jo koldere den er ligesom energispildet også minimeres.
Køling af elektriske komponenter
Varmeafledning ved hjælp af køleprofiler anvendes indenfor flere forskellige industrier i maskiner og systemer, hvor der indgår elektronik. Den strøm der løber i ledninger og elektroniske komponenter afsætter nemlig energien som varme og derfor opstår behovet for køleprofiler, der kan aflede varmen fra de elektriske komponenter. Dermed er køleprofilet medvirkende til at forlænge levetiden på elektronikken og skabe effektive energiløsninger.
I dag leverer vi bl.a. køleprofiler til elektriske systemer til vindindustrien, til forskellige maskiner i industrien, til professionelle røremaskiner til brug i fødevare- og medicinalindustrien, til elektriske sikkerhedsprodukter og risikostyringsteknologier og til acceleratorsystemer.
Fastgørelse af kølepladen med termisk ledende materiale
Uanset hvilket slags køleprofil der passer ind hos jer, er det vigtigt også at tage højde for installationen af køleprofilet. Monteringen har nemlig stor effekt på dit køleprofils effektivitet. For når en komponent monteres på et køleprofil, vil der på mikroskopisk plan være masser af huller i overfladestrukturen, der ikke slutter helt tæt. Dvs. at der er bittesmå luftfyldte hulrum, der ikke leder varmen særlig godt. Derfor får I den bedste køleløsning, når I anvender termisk ledende materiale, der kan fylde hullerne op og udjævne overfladerne.

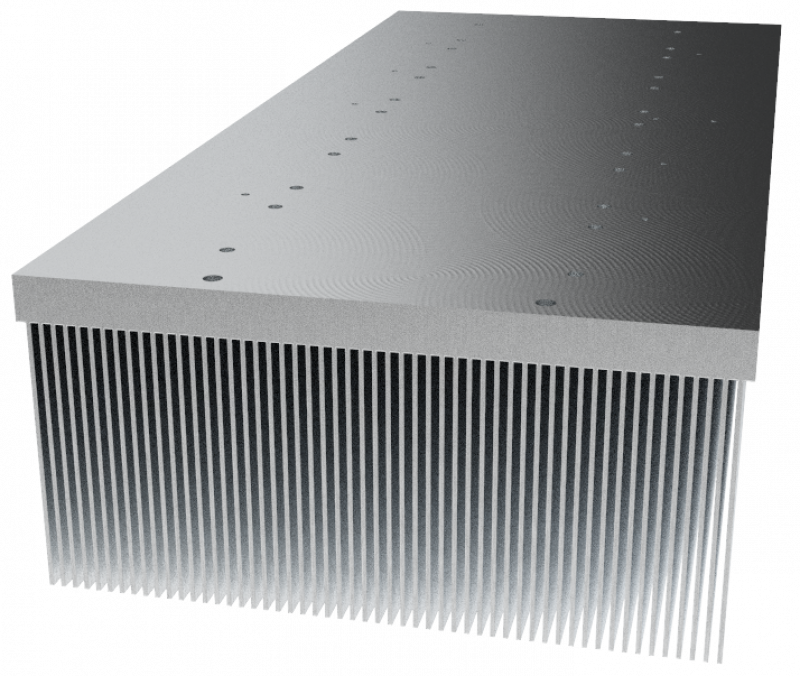

Ekstruderede køleprofiler i aluminium har en god varmeafledningsevne og kan laves i utallige profiler opdelt efter deres form.
De ekstruderede køleprofiler bruges både i naturlig og tvungen konvektion. De kan skæres og leveres i længder efter ønske, ligesom der er mulighed for bearbejdning og overfladebehandling efter opgavespecifikke behov.
Køleprofilerne fås i formerne:
- E
- L
- H
- T
- U
- P (flad bagside)
- PC (flad bagside med dæksel)

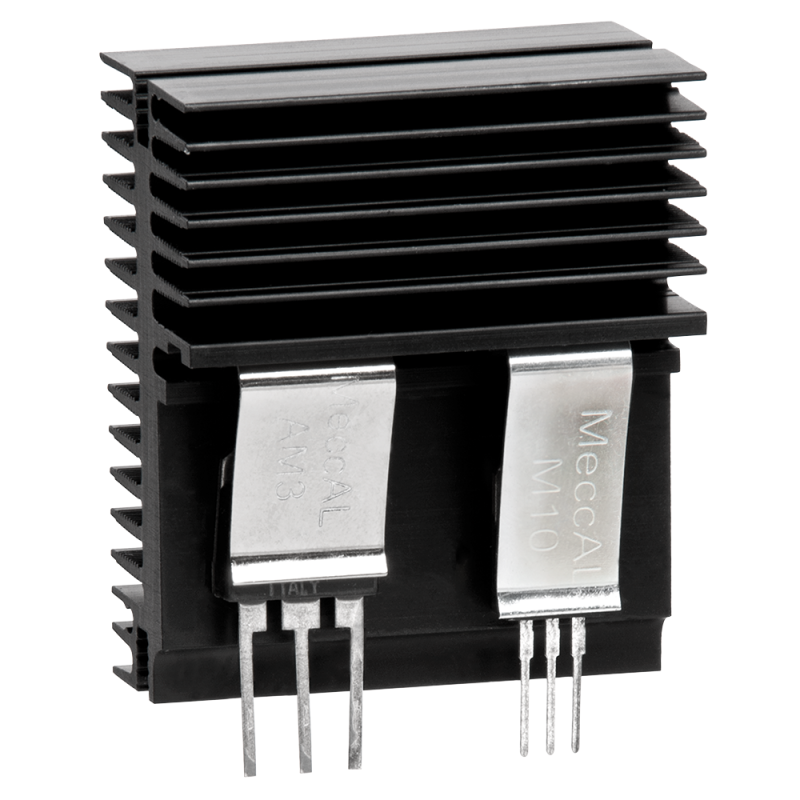

Clipssystemet er en kombination af et køleprofil og en klemmeclips, der sikrer en hurtig og nem montering. Clipssystemet bruges især i PCB applikationer til at nedkøle TO-220, TO-247 og lignende komponenter.
Ligesom det konventionelle skruesamlede system tilbyder clipssystemet den samme ydeevne for varmeveksling mellem køleprofilet og komponenten med betydelige tekniske og produktivitetsmæssige fordele. Ud over at give et jævnt og afmålt tryk i midten af halvlederanordningen, forenkler clipssystemerne i høj grad både montering, de- og genmontering under vedligeholdelse.
FUNKTIONER OG FORDELE:
- Udviklet til PCB (Print Circuit Board).
- Nem montering med clips.
- Ingen behov for anvendelse af skruer el. lign. til montering.

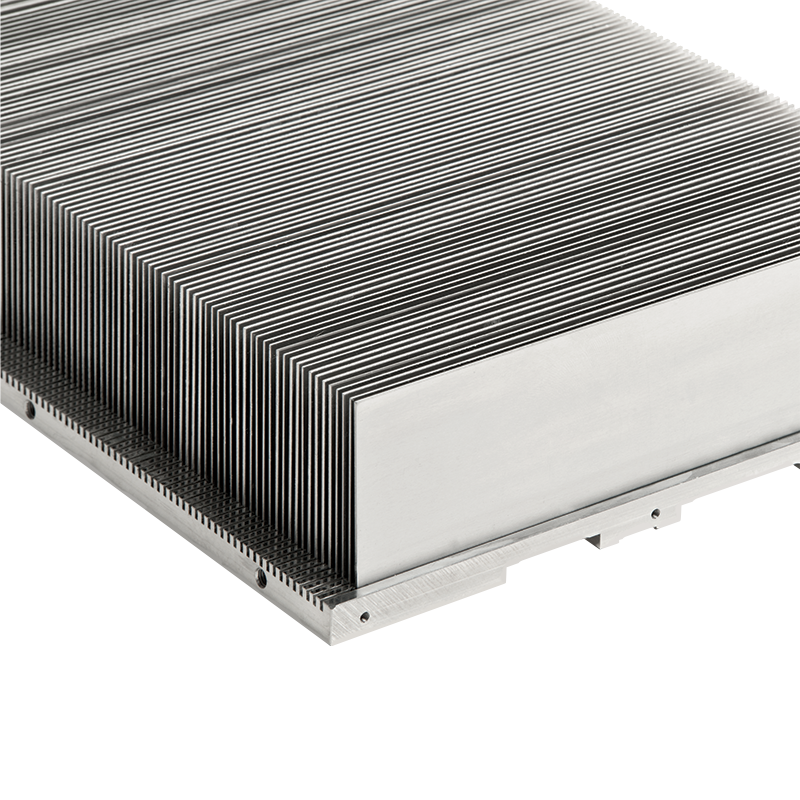

Ved bonded fins køleprofiler produceres bundplader og finner separat og samles med en epoxylim med høj termisk ledningsevne.
Bonded fins køleprofiler er særligt nyttige ved køling af højeffektapplikationer med en tvungen konvektion.
Denne type køleplade giver mulighed for en højere finnedensitet og finnestørrelsesforhold og dermed for et øget overfladeareal. Med bonded fins får I altså en høj termisk ydeevne og den bedste dimensionelle fleksibilitet.

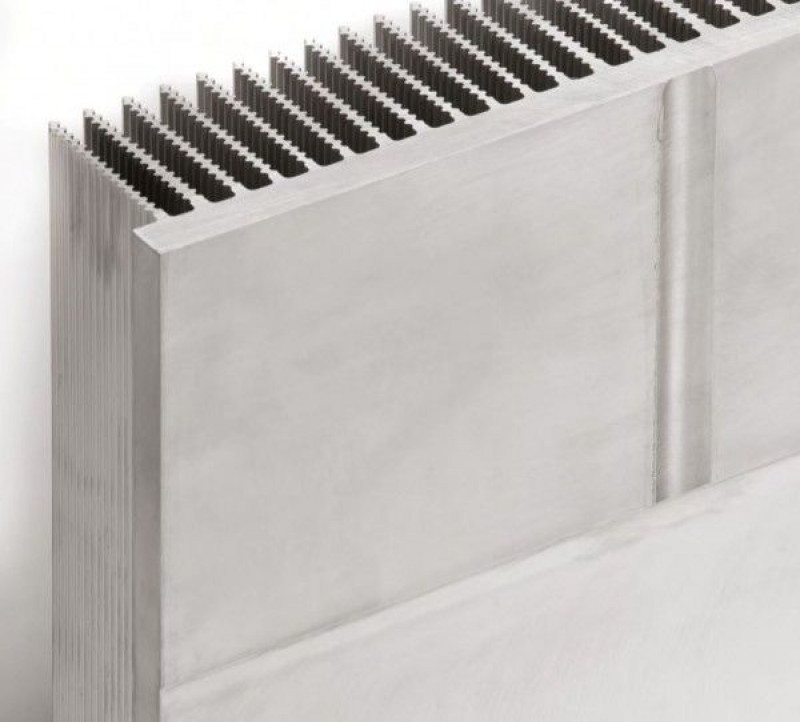

For at opnå bredere profiler end dem, der kan opnås ved ekstruderingsprocessen, er det muligt at sammensætte to eller flere ekstruderede profiler gennem en svejseproces. Denne proces er ekstremt fleksibel i forhold til dimensionelle kundekrav og kan bruges til enhver modifikation på eksisterende ekstruderede profiler.
De sammensatte køleprofiler er derfor ofte en oplagt løsning ved kundetilpassede profiler i bredere dimensioner.

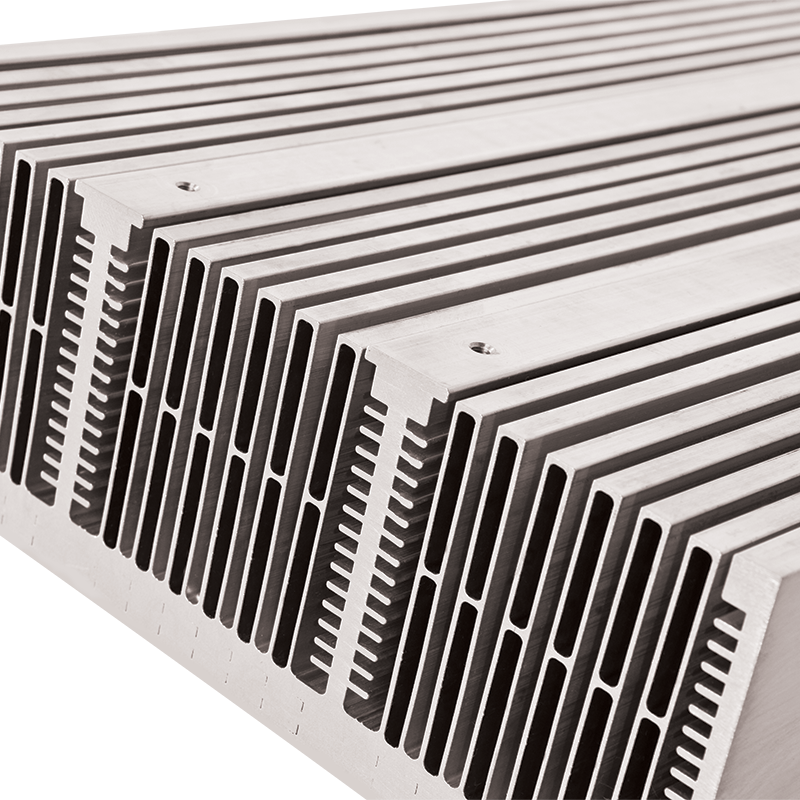

For køleprofiler til Powerelektronik stilles der ekstra høje krav til profilernes varmeledeevne. Halvleder-komponenters ydeevne stiger nemlig konstant, og det stiller samtidig krav til en forøget køling i højelektriske systemer med en tvungen konvektion. Derfor tilbyder Newtronic nu en serie af højtydende køleprofiler med en højere termisk ydeevne.
De højtydende køleprofiler har en høj dimensionsfleksibilitet og de samme gode mekaniske egenskaber som ved de ekstruderede køleplader.
Brazed fins køleprofiler er en produktlinie af luftkølede køleprofiler, der anvender loddeteknologien til at bygge et endeløst antal profiler og løsninger.
Der kan bruges forskellige legeringer afhængigt af evt. projektkrav hertil og dermed er køleprofilerne fuldt tilpasselige til jeres projekt.

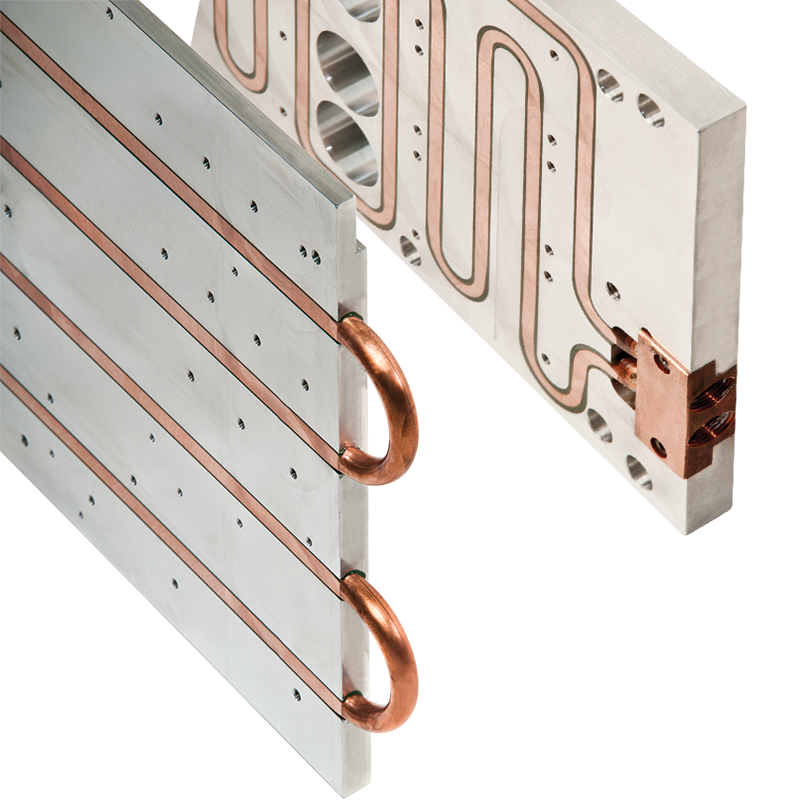

De væskekølede profiler kan designes og produceres i et ubegrænset antal løsninger tilpasset til jeres behov.
De indbyggede rør fås i enten kobber, rustfri stål eller aluminium presset i bundplader af aluminiumslegeringer.
De væskekølede profiler benytter væske (typisk vand) til at aflede varmen hurtigt og effektivt og er specielt egnet til anvendelse i områder, hvor luftkøling ikke er optimalt, f.eks. pga. støv.
Profilmecc køleprofiler er fuldstændig specialfremstillede profiler, med samme gode specifikationer som i standardløsningerne.
Køleprofilerne fremstilles gennem en mekanisk samling af bunden og finnerne ved at bruge en eksklusiv og patenteret teknologi og garanterer en overlegen termisk ydeevne og fremragende mekaniske specifikationer.
